機台資料擷取及通訊系統解決方案

機台資料擷取(SECS/GEM & Non-SECS)

支援SECS/GEM通訊的機台連線，擷取SECS Message中需要的資料(SV)並應用。

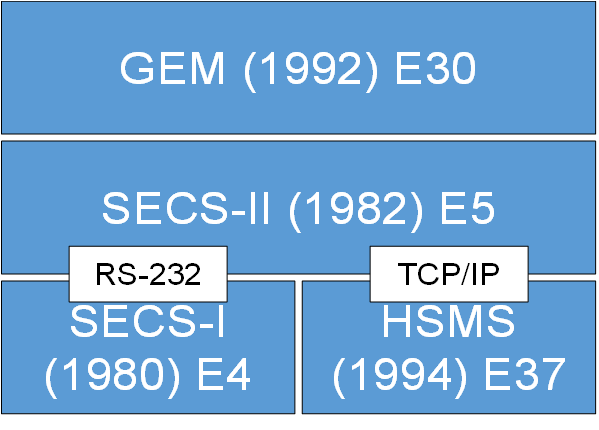

SECS相關標準

適用範圍

SECS/GEM Automation：機台本身具有SECS / GEM 通訊能力，可以客製化編輯程式與MES通訊。可達成雙向溝通。

SECS/GEM Automation應用架構示意圖

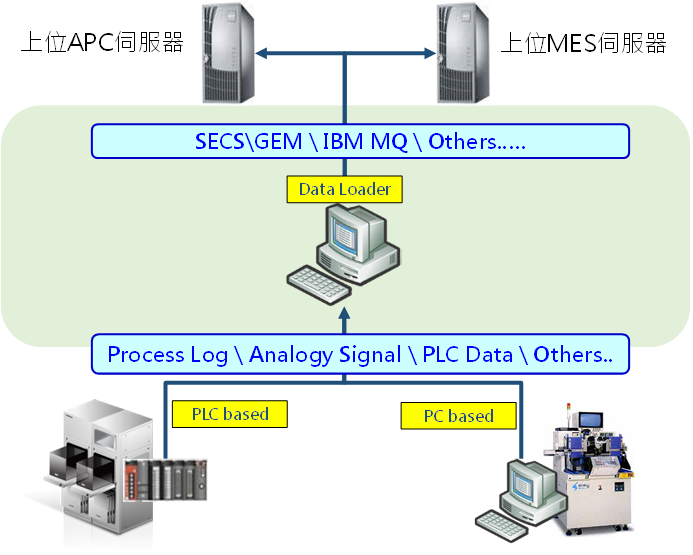

Non-SECS資料擷取(DAQ)方案一：Data Loader

Data Loader：機台具有製造流程的紀錄檔(Log)或者資料庫(Database) …等等，詳細記錄所有製程資訊。可外加 Data Loader 將機台信號、資料、轉換成 SECS\GEM、IBM MQ… 等等通訊格式。

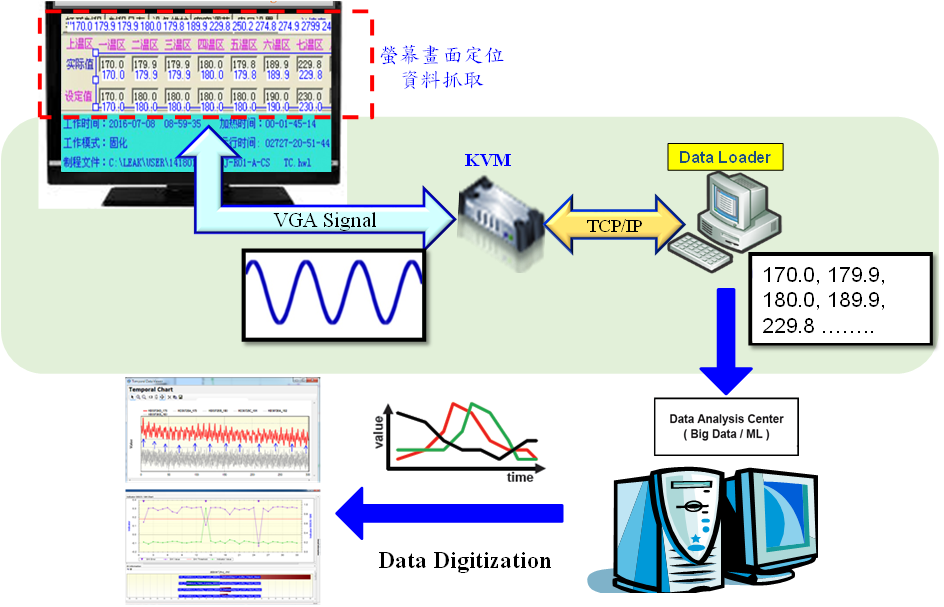

VGA螢幕信號擷取數位轉換：機台具有VGA信號輸出可提供螢幕資訊類比信號即可，本方案可定位螢幕上所需要擷取的數字區域並將其數字數位化輸出。

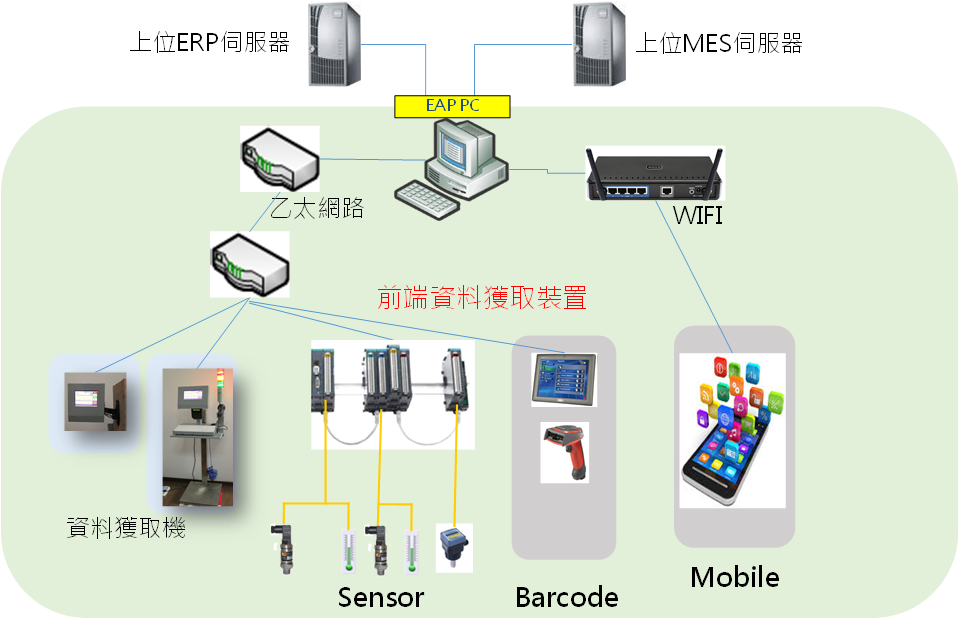

Non-SECS資料擷取(DAQ)方案二：資料獲取裝置 + EAP PC

機台無任何對外資料通訊方式，只能改造機台、加裝感測器，或客製化資料獲取機並透過客製的通訊協定與EAP PC溝通。因為資料採集過程皆客製化，可達成雙向溝通。

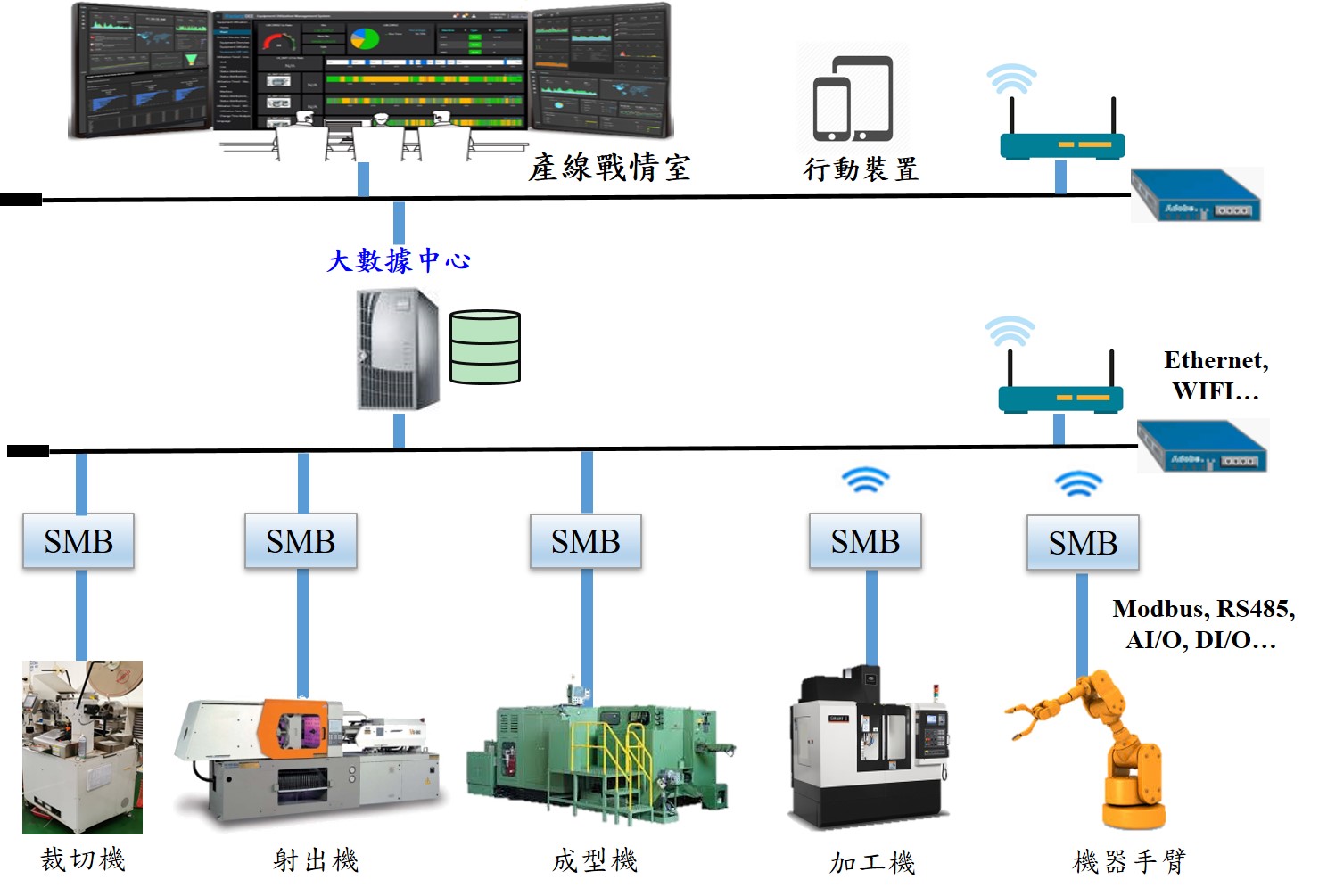

Smart Box

傳統產業數位化能力不足，以扣件產業為例，生產數據多以紙本記錄，仰賴人工操作，難以提升智慧機械程度，無法迎接智慧化時代。
過加裝Sensor與Smart Box之開發，User可將機台資料擷取並做進一步分析使用。

Smart Box共通性模組功能

設備連線設定管理：Smart Box與各類機械設備建立連線的參數設定與聯網機械設備管理(如：新增、刪除、修改)的軟體功能。
資料擷取與儲存管理：Smart Box由機械設備擷取資料的軟體，並具備對機械設備所傳輸之資料進行處理、儲存、轉譯等功能。
設備稼動管理：Smart Box擷取機械設備開停機狀態與時間資訊，計算後可顯示設備稼動率的軟體功能。
完工計量管理：Smart Box擷取機械設備運轉與完成作業狀態及時間資訊，計算後可顯示完工計量單位的軟體功能。
設備操作歷程記錄：Smart Box記錄並儲存機械設備各種狀態與時間資訊，並以圖形顯示設備之各種狀態的功能，除稼動率與完工計量外，應另具備2項(含)以上並可被區別之設備狀態資訊紀錄(例如：設備故障類型、設備運作參數、程式、設備待機類型或在製品資訊等)。
設備故障主動通報：當設備發生重大警報(例如：故障或非預期性停機等)能透過Smart Box將訊息傳達給相關處理人員，應包含至少一種手持裝置之通知方式(例如：手機簡訊、手持裝置即時通訊等)。
設備訂單完工時間預估：Smart Box擷取設備(或系統)同一訂單之單一件製品完工所需時間或透過歷史紀錄資料計算平均完工時間，並以前述資料為依據，預估該設備(或系統)本次生產訂單總量之預期完工時間。
國際相容通訊標準：Smart Box使用至少一種國際相容之通訊標準協定。
