機台自動化方案


機台自動化

應用效益

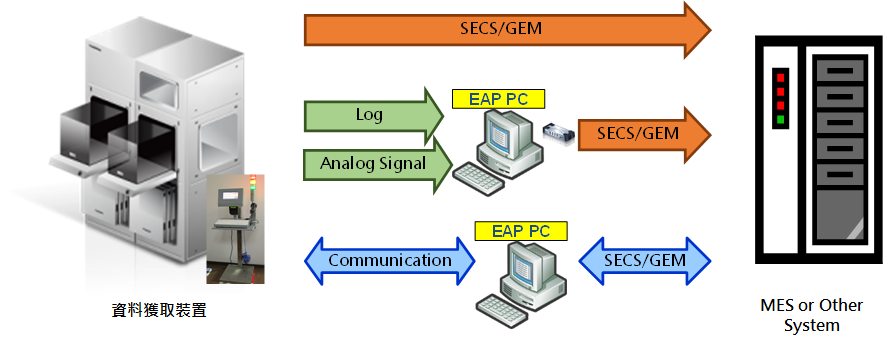

機台自動化為良率提升初期之一大重要步驟,先知科技亦提供相關解決方案。將機台資料傳出(1.SECS/GEM 2. Non-SECS/GEM EAP),整合MES 或其他系統,進行製程程式控制制與改善,進而達到即時產品控制的效果。
可即時的獲取更多直接與生產製造過程所產生的資訊,讓影響製程穩定以及產品缺陷的原因無所遁形,以作為系統監控、分析、改善的重要元素,更是邁向工業4.0的重要基礎工程。


大數據資料採集解決方案(EAP 數據採集)

資料現況 先知可提供之服務 參考案例
無任何Sensor資料 設計與安裝Sensor 工具機振動信號擷取
有Sensor、但無即時抓取 1. 參考原廠提供的資料採集裝置,進行設計
2. 參考原廠設備電路圖,進行接頭確認
3. 與信號監控模組設計大廠(NI)合作,進行信號收集
曝光機、Robot減速機、塗佈機
有Trace Log 進行Log解析 (明/暗碼皆可) 鍍膜設備
有Trace Data 資料庫 進行資料庫解析與資料蒐集
支援SECS/GEM通訊 1. 可解析機台 SECS Log 解析
2. 可進行SECS/GEM通訊擷取機台Event資訊
半導體、面板設備
無Log,但有機台即時參數監控畫面 1. 可加裝裝置,進行螢幕控制、資料解析與儲存
2. 可用軟體技術,針對畫面於記憶體中的資料進行資料解析與儲存
SMT 迴焊機溫度
有PLC可上報Sensor狀況 撰寫與PLC通訊的PC程式,收集Sensor資訊(需設備廠商配合)
機台三色燈 設備具有三色燈 進行現場評估,藉由加裝信號採集模組,將燈號轉為資訊,監控設備稼動率。
機台資料擷取及通訊系統解決方案介紹

設備配方與參數回溯解決方案

機台現況 先知可提供之服務
PLC Based 1. 修改 PLC Recipe 點位表資料
2. 取得並修改 PLC 程式
3. 利用 Relay按鍵訊號技術,修改程式內容
PC Based 1. 透過SECS/GEM Download Recipe或設定參數
2. 修改Recipe檔案或資料庫內容
3. 利用虛擬操作員技術,更改Recipe 內容

金鑽SMB


相關影音展示


功能

1.生產數量設定之機台反控:
根據人機介面所設定數量,進行產量到達後自動停機控制與通知。

2.生產異常之機台反控:
生產異常發生時,能自動將其機台停止與通知,並於人機顯示或查詢歷史異常狀態資訊。

3.客戶經驗之機台Sensor安裝、開發需求:
根據客戶與機台安裝經驗追加、取代現有機台感測器,來進行機台監控(可追加距離感測器偵測打頭深度,可擷取電壓電流判斷機況…其他市面感測器通用性大)。

4.機台操控之人機介面設定項目:
譬如速度調整、Sensor設定(如Count數設定)、異常資訊通知、異常歷史訊息查看等。

5.支援通訊:MODBUS RTU(485格式)、MQTT

6.全廠機台生產管理介面(戰情室監控介面):
包含稼動率、生產分析、UPH、OEE、各機台詳細狀態、機台設定、歷史資訊查詢等。

特色

1.機台設定操作介面(人機介面)客製化:
客製容易且支援多國語言。

2.機台系統擴充性強:
可依照客戶機台功能需求進行變更,如追加感應器、速度調整器…等。

3.機台通訊格式多樣化:
後端監控方便。

4.反控機台並強化機台不足處:
如可增加機台三色燈、蜂鳴器、控制機台啟動停止…等。

5.全廠機台生產管理監控介面:
戰情室介面,可讓管理部門在辦公室即能掌握現場各機台生產狀況,如稼動率、OEE、生產效率、生產狀態等。
